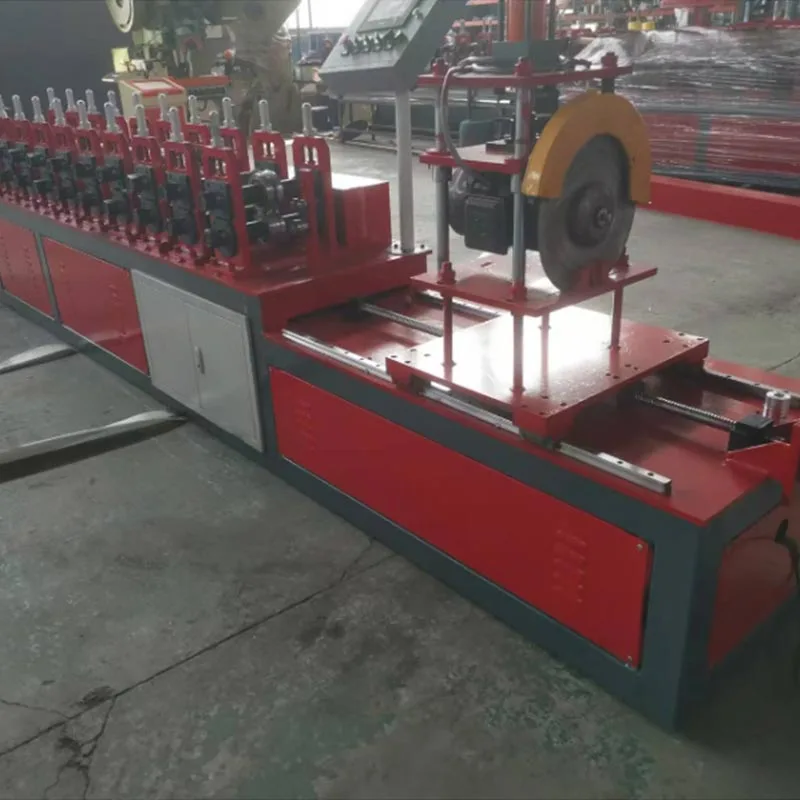

Üçgen Hafif Çelik Çerçeveleme Makinesi

Üçgen Hafif Çelik Çerçeveleme Makinesi, galvanizli çelikten yapılmış yassı ruloları hassas, yüksek dayanıma dönüştürür üçgen profiller. Bu süreç hızlı, verimli ve son derece otomatiktir. Çıktı ürünü kritiktir Modern inşaatın bileşeni. Özellikle asma tavan sistemleri ve alçıpan bölmeleme için hayati öneme sahiptir.

Bu Makine, modern, hafif yapının temel taşıdır. Değiştirilir ahşap gibi geleneksel malzemeler. Üstün tutarlılık, güç ve dayanıklılık sunar.

Detaylı Açıklama

Üçgen Hafif Çelik Çerçeveleme Makinesi özünde bir rulo şekillendirme sistemidir. Birkaç anahtardan oluşur İstasyonlar sırayla çalışıyor. Makineye bir çelik bobin beslenir. Bir dizi elektrikli silindir daha sonra yavaş yavaş metali şekillendirin. Silindirler, mükemmel, kapalı bir üçgen profil oluşturana kadar çeliği adım adım büker.

Ne ısı ne de kaynak gerektirmeyen bir soğuk şekillendirme prosesi kullanan makine, sürekli, düzgün profilli yüksek mukavemetli üçgen kiriş. Çeşitli boyutlara göre uyarlanabilme özelliği ve teknik özellikleri onu son derece çok yönlü kılar.

Makinenin Temel Bileşenleri

Bobin Açıcı / Açıcı: Bu ünite büyük bir ham çelik ruloyu tutar ve çözerek makineye sorunsuz bir şekilde besler. bir entegre fren sistemi, çözme işlemi boyunca düzenlenmiş gerilimi korur.

Giriş Kılavuzu: Bu bölüm, çelik şeridin şekillendirme istasyonlarına girerken doğru şekilde hizalanmasını sağlar, böylece tutarlı nihai ürün elde edilebilir.

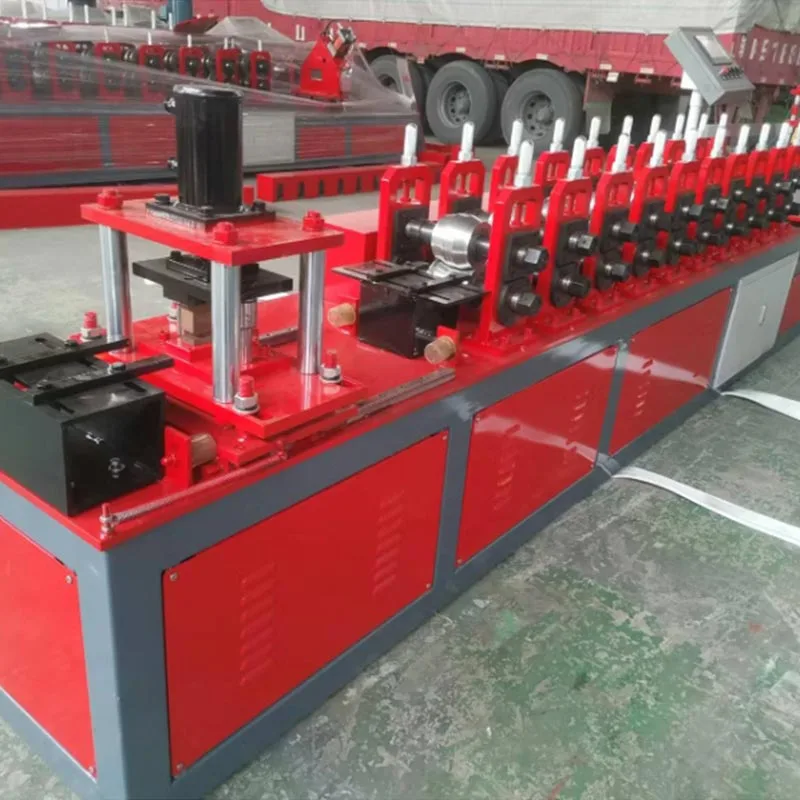

Rulo Şekillendirme İstasyonları: Aşamalı, adım adım bir bükme işlemi, malzemeyi her istasyonda yönlendirir. Her istasyon küçük bir bükülmeye katkıda bulunur ve bu kümülatif deformasyonlar düz şeridi sürekli olarak sızdırmaz bir hale dönüştürür. üçgen profil.

Delme ve Çentik Açma Ünitesi (İsteğe bağlı ancak yaygın): Çoğu makinede delme istasyonu bulunur. Bu ünite yumruk atabilir profilde belirli aralıklarla delikler açın veya çentikler oluşturun. Bu özellikler montaj, kablolama veya birleştirme içindir Sitedeki bölümler.

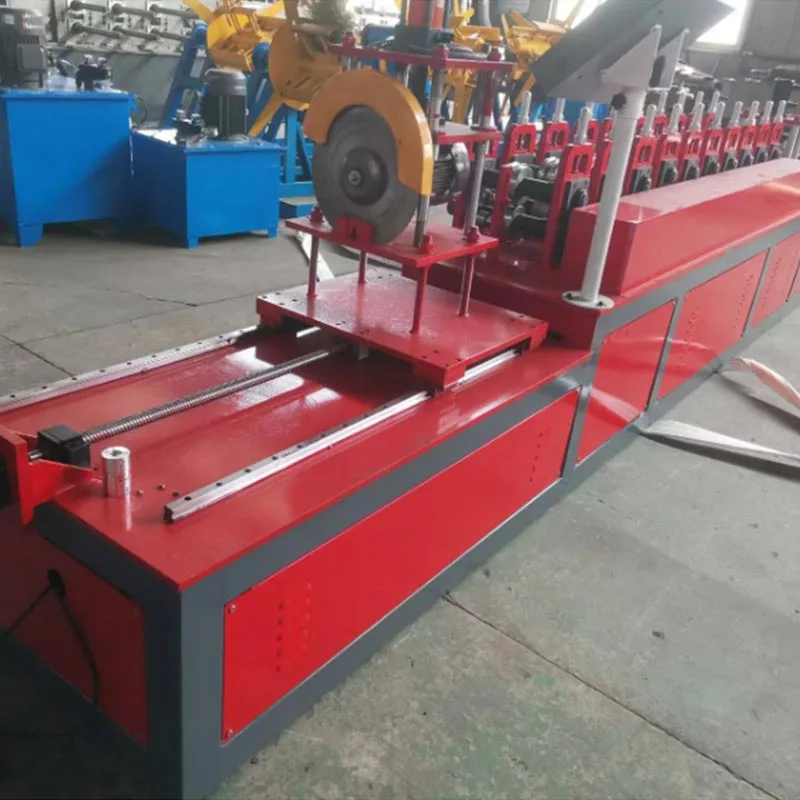

Kesim Sistemi: Profil tamamen oluştuktan sonra istenilen boyda kesilmesi gerekmektedir. Uçan kesme sistemi standart. Sürekli hareket eden profil ile hareket eder. Üretimi durdurmadan hassas kesim yapar çizgi. Bu yüksek verimlilik sağlar.

Çıkış Tablosu / Çıkış Tablosu: Hattın son aşaması olarak bu istasyon, boydan kesilen üçgeni toplar. profiller içerir ve genellikle kolaylaştırılmış taşıma ve paketleme için otomatik bir istifleme sistemi içerir.

Kontrol Sistemi: Modern bir PLC (Programlanabilir Lojik Denetleyici) ve HMI (İnsan-Makine Arayüzü) paneli tüm sistemi çalıştırır operasyon. Operatörler üretim hızı ve kesim uzunluğu gibi parametreleri buradan ayarlayabilir. Sistem hassasiyeti garanti eder ve tekrarlanabilirlik.

Makineyi Kullanmanın Avantajları

Bu Üçgen Hafif Çelik Çerçeveleme Makinesi, geleneksel yöntemlere göre belirgin avantajlar sunarak daha fazlasını üretir. verimli ve sağlam bir ürün.

1. Yüksek Üretim Verimliliği:

Makine sürekli olarak çalışmaktadır. Dakikada onlarca metre bitmiş ürün üretebilmektedir. Bu hız uzak Manuel imalat veya abkant frenlemeyi geride bırakır. Büyük inşaat projelerinin yüksek hacimli taleplerini karşılar.

2. Olağanüstü Tutarlılık ve Kalite:

Üretilen her parça birbirinin aynısıdır. Rulo şekillendirme işlemi insan hatasını ortadan kaldırır. Boyutsal doğruluk üçgen çerçeveler son derece yüksektir. Bu tutarlılık şantiyedeki kurulumu kolaylaştırır. Azaltır atık ve yeniden işleme.

3. Malzeme Gücü ve Dayanıklılığı:

Soğuk şekillendirme işlemi çeliği sertleştirir. Bu, virajlardaki gücünü arttırır. Ortaya çıkan üçgen profil doğal olarak sert bir yapısal şekildir. Mükemmel yük taşıma kapasitesi ve direnç sağlar sarkmaya.

4. Düşük İşçilik Maliyetleri:

Süreç oldukça otomatiktir. Yalnızca bir veya iki kişilik çekirdek bir ekiple çalışır, bu da çok daha az işçiliğe yol açar masraflar.

5. Esneklik ve Özelleştirme:

Makineler özelleştirilebilir. Farklı boyutlarda üçgenler üretebilirler. Farklı malzemeleri işleyebilirler kalınlıklar. Delme desenleri PLC aracılığıyla kolaylıkla değiştirilebilir. Bu, bir makinenin birden fazla hizmet sunmasına olanak tanır ürün hatları.

6. Minimum Malzeme Atığı:

İşlem sürekli bir bobin kullanır. Uçan kesim sistemi kesim uzunluklarını optimize eder. Bu çok az hurdaya neden olur tabaka beslemeli işlemlerle karşılaştırıldığında malzeme.

7. Üstün Ürün Kaplaması:

Galvanizli kaplamanın hasar görmemesini sağlayan bu müdahalesiz işlem, mükemmel özelliklere sahip bir ürün sunar. korozyon direnci, herhangi bir ikincil işleme gerek kalmadan hemen kullanıma hazırdır.

Hammadde:

Malzeme Türü: Galvanizli Çelik (SGCC, DX51D, vb.), Alüminyum veya diğer dövülebilir çelik şeritler.

Malzeme Kalınlığı: Tipik olarak 0,4 mm ile 1,2 mm arasında değişir.

Bobin Genişliği: Nihai profil boyutuna bağlı olarak genellikle 60 mm ile 200 mm arasındadır.

Bobin Ağırlığı: Açıcı kapasitesine bağlı olarak 3.000 - 5.000 kg'a kadar

Bitmiş Ürün:

Profil Şekli: Kapalı Üçgen (sabitlik için genellikle flanşlı kenarlarla)

Yan Uzunluk: Yaygın boyutlar 20x20mm, 25x25mm, 30x30mm, 60x60mm'ye kadardır.

Üretim Hızı: Dakikada 15 ila 40 metre.

Makine Özellikleri:

Şekillendirme İstasyonları: Hassas ve pürüzsüz bir form için 12 ila 18 istasyon yaygındır.

Tahrik Motor Gücü: Boyut ve hıza bağlı olarak 7,5 kW ile 15 kW arasında değişir.

Kontrol Sistemi: Renkli dokunmatik ekranlı (HMI) PLC.

Kesme Hassasiyeti: ±0,5 mm ila ±1,0 mm.

Bu makinenin üretim süreci nedir?

Üçgen Hafif Çelik Çerçeveleme Makinesinin çalışması sistematik, verimli ve yüksek düzeyde otomatikleştirilmiş bir süreçtir.

Malzeme Yükleme.

Bir forklift, büyük bir galvanizli çelik bobini açıcının üzerine yerleştirir. Operatör ipliğin ön kenarından geçirir giriş kılavuzuna sarın.

İş parçacığı ve Kurulum.

Makine, ilk kılavuzlardan geçirilerek ilk şekillendirme istasyonuna geçirilir. Operatör girişi yapar Kontrol panelinde istenilen parametreler. Bunlar üretim hızını ve kesim uzunluğunu içerir.

Rulo Şekillendirme.

Ana tahrik motoru çalışır. Metal şerit şekillendirme istasyonlarından beslenir, burada bir ilerleme sağlanır. silindirin neden olduğu kıvrımlar, kademeli olarak yukarıya doğru bir kenar oluşumu oluşturarak tanımlanmış bir "U" şekliyle sonuçlanır. Sonunda, o sıkı, kilitli bir üçgen profil halinde kapanır.

Delme/Çentik Açma (varsa).

Profil tamamen oluştuktan sonra delme ünitesinden geçer. Ünite profilinkiyle senkronize edilir. hareket. Önceden programlanmış aralıklarla delikler veya çentikler açar.

Uzunluğa Kesme.

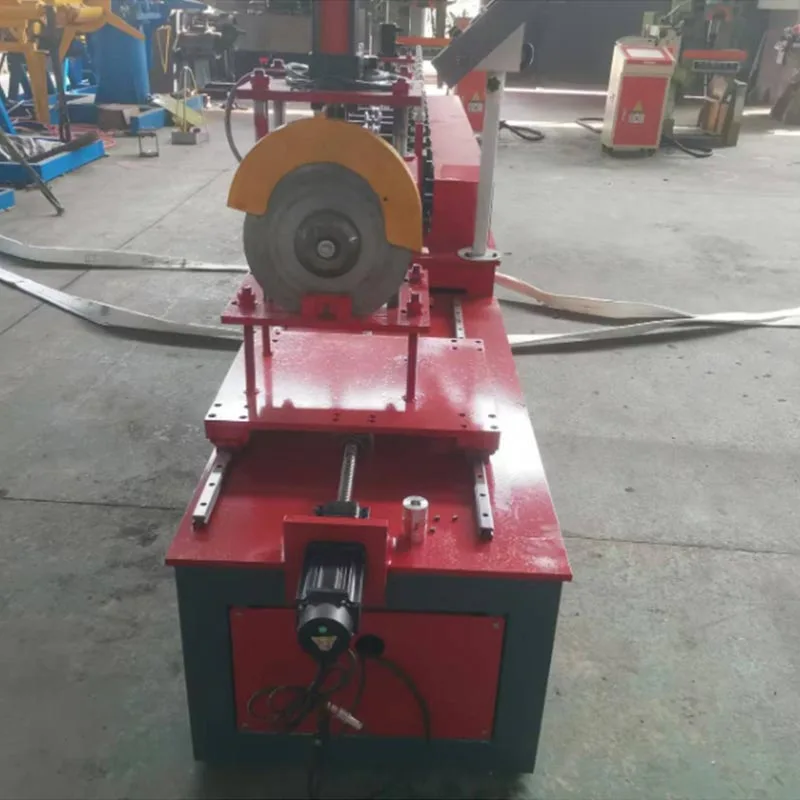

Sürekli üçgen profil kesme ünitesine ulaşır. Bir sensör profilin konumunu algılar. Uçan kesme sistemi profile kenetlenir. Onunla birlikte hareket eder. Bir testere veya makas temiz, kare bir kesim yapar. Daha sonra kesici bir sonraki döngü için başlangıç konumuna geri döner.

Çıkış ve İstifleme.

Kesilen parçalar çıktı tablası boyunca hareket eder. Otomatik olarak istiflenir veya bir toplama alanına taşınırlar. operatör bitmiş ürünleri nakliye için paketler halinde paketler.

Bu ürünün ana kullanım durumları nelerdir?

Bu Makinenin ürettiği üçgen çerçeveler modern binaların temelini oluşturur iç mekanlar.

1. Asma Tavan Sistemleri (T-Bar Izgaralar):

Bu en yaygın uygulamadır. Üçgen çerçeveler bir yapının ana taşıyıcıları veya ikincil elemanları olarak görev yapar. asma tavan ızgarası. Tavan panellerini, fayansları veya tahtaları tutan güçlü, düz bir çerçeve sağlarlar. Onların mukavemet tavanın zamanla sarkmasını önler.

2. Alçıpan Bölme Çerçevesi:

Duvar çerçevelerinde dikey dikmeler arasında yatay köprü veya noggins olarak kullanılırlar. Bu, yapıya sertlik katar duvar. Ayrıca alçıpan levhaların yapıştırılması için güvenli bir destek sağlar.

3. HVAC Destek Sistemleri:

HVAC kanalları ve boruları için sağlam destek kanalları olarak tasarlanan yapısal bütünlükleri ve temiz estetiği, onları ticari plenum alanlarındaki açık uygulamalar için ideal kılan ikili fayda sağlar.

4. Kablo Yönetimi ve Boru Desteği:

Hem tavanlarda hem de duvarlarda bu kanallar elektrik kablolarını, verileri yönlendirmek için güvenli ve düzenli bir yol sağlar. teller ve borular.

5. Dekoratif Duvar ve Tavan Özellikleri:

Hassas profiller, tasarımcıların katmanlı veya kademeli tavan ve duvar tasarımları oluşturmasına olanak tanır. Görünmeyen olarak hizmet ediyorlar Karmaşık iç mekan estetiğinin yaratılmasına olanak sağlayan omurga.

6. Hafif Çelik Yapısal Uygulamalar:

Bu profiller aynı zamanda hafif aşıklar veya kuşaklar olarak da hizmet verir ve küçük boyutlardaki yüksek mukavemet-ağırlık oranlarından yararlanır. çelik yapılar.

Bu Üçgen Hafif Çelik Çerçeveleme Makinesi hassas bir üretim sistemidir. Ham çeliği temel bir yapıya dönüştürür bileşen. Süreç son derece hızlı, doğru ve güvenilirdir.
Avantajları açıktır. Bunlar yüksek çıktı, tutarlı kalite ve operasyonel maliyet tasarruflarını içerir. Ortaya çıkan ürün olan üçgen hafif çelik çerçeve vazgeçilmezdir. Güvenli, dayanıklı ve modernliğin görünmeyen omurgasıdır. iç mekanlar. Ofis binalarından hastanelere, alışveriş merkezlerinden konutlara kadar bu makinenin etkisi şu şekildedir: başımızın üstünde ve duvarlarımızın içinde her yerde.
