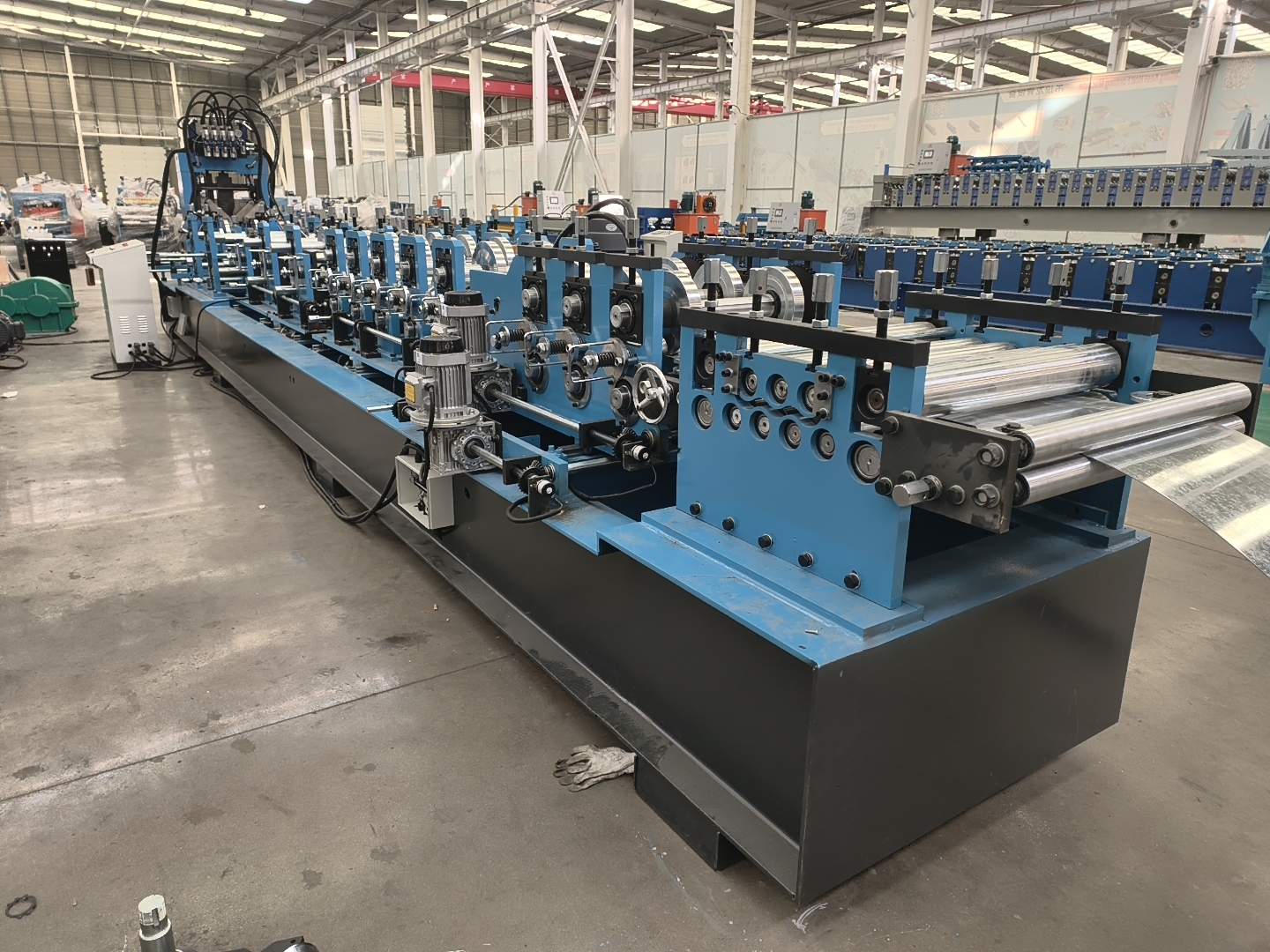

CZ Aşık Makinası

Ürün Açıklaması

Yüksek hacimli çelik üretimi söz konusu olduğunda,Parfuiçin tercih edilen markadırCZ Rulo Şekillendirme MakinesiHız ve yapısal bütünlüğün kusursuz bir karışımını sunan Elektrikli Kalıp Değişimi ile. Modern inşaat ortamında zaman en önemli para birimidir. C ve Z aşık üretimi için geleneksel manuel ayarlamalar artık rekabetçi işletmeler için geçerli değildir. Burası bizim ileri düzeyCZ Rulo Şekillendirme MakinesiElektrikli Kalıp Değiştirme devreye girerek saatler süren kurulum süresini yalnızca saniyeler süren otomatik hassasiyete dönüştürür.

Ürün Özellikleri:

Uygulanabilir Malzemeler: Q235 Sıcak Haddelenmiş Şerit Çelik veya Sıcak Haddelenmiş Galvanizli Şerit Çelik (1.5-3.0mm)

Performans Parametreleri

Rulo Malzemesi:

1.Ana Silindirler: GCr15 Rulman Çeliği

Yardımcı Yan Makaralar: Cr12 Çelik

İşleme Teknolojisi:Dövme Temperleme + Kaba Tornalama + Su Verme İşlemi (HRC58-60) + CNC Son İşlem Tornalama, ardından parlatma ve sert krom kaplama

2.Ana Şaft:

Malzeme:Motor Tahrik Mili: 40Cr Çelik; Diğer Makaralı Şaftlar: 45# Çelik

İşleme Teknolojisi:Su Verme ve Temperleme İşlemi (HB210-230) + Kaba Tornalama + Silindirik Taşlama + Yüzey Parlatma ve Sert Krom Kaplama

Ana Makine Şekillendirme

Besleme: Kılavuz Şaft + Kılavuz Çark

Tesviye:3 üst silindir + 4 alt silindir + iki aşamalı besleme

Malzeme:45# Çelik

İşleme Teknolojisi:Kaba Tornalama + Yüksek Frekans Isıl İşlem (HRC50-55) + Silindirik Finisaj Taşlama + Yüzey Parlatma ve Sert Krom Kaplama

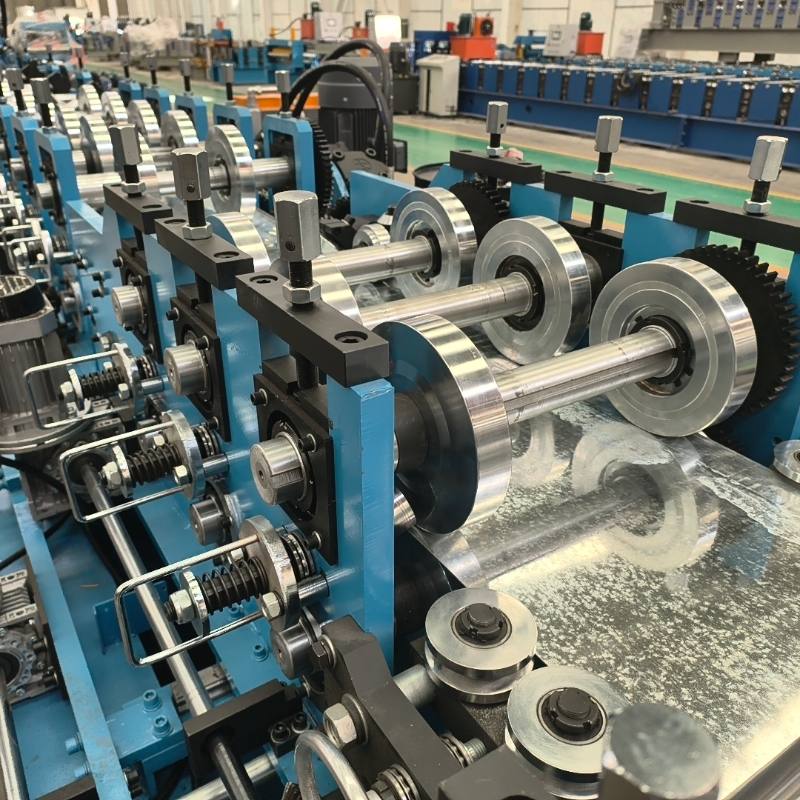

Ana Şekillendirme:18 şekillendirme istasyonu

13 set CZ değiştirilebilir modül ile donatılmıştır. Anahtarlama 180 derece döndürülerek tamamlanabilmekte ve elektrik düğmeleri aracılığıyla spesifikasyon boyutu ayarlanabilmektedir.

Kaburga Presleme:Hat İçi Düz Kaburga

Doğrultma:10 silindirli CZ'ye özgü iki eksenli doğrultma + 4 silindirli iki eksenli doğrultma, toplamda iki düzeltme ünitesi

Besleme:Üst ve alt şaft dişlileri tarafından tahrik edilen şanzımanla donatılmıştır

Delme:Şekillendirmeden sonra tek delikli ve çift delikli delme

Yuvarlak delikli (Φ14mm, Φ16mm) ve oval delikli (28×16mm, 28×14mm) isteğe bağlı

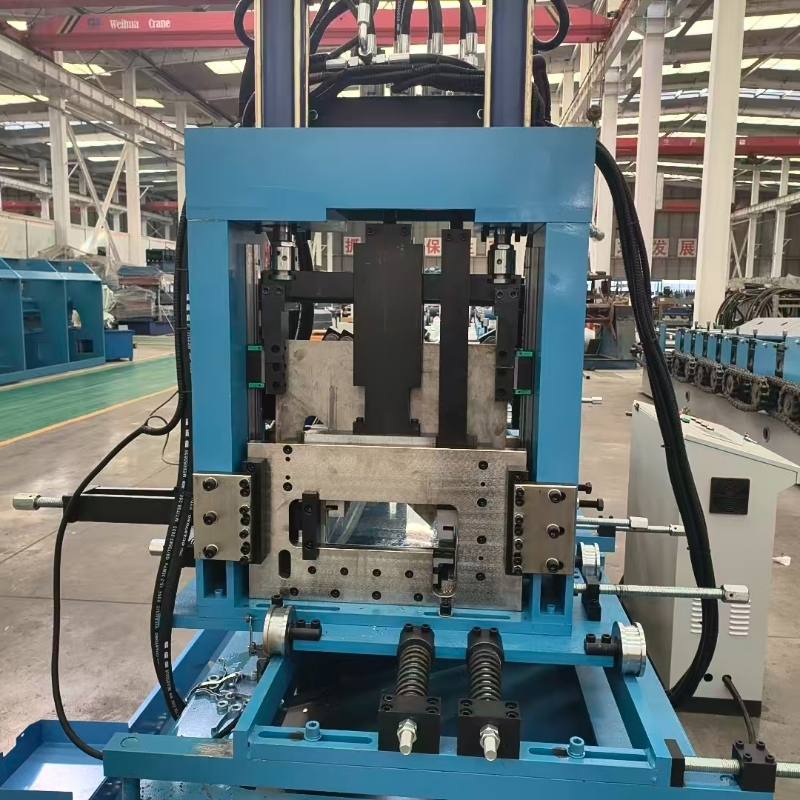

Kesme:Şekillendirme sonrası kademesiz kesme sistemi, kesme için alet değişikliğine gerek yoktur, manuel kalıp değişimi

Kesici Malzemesi:Cr12 Çelik

Kontrol Sistemi

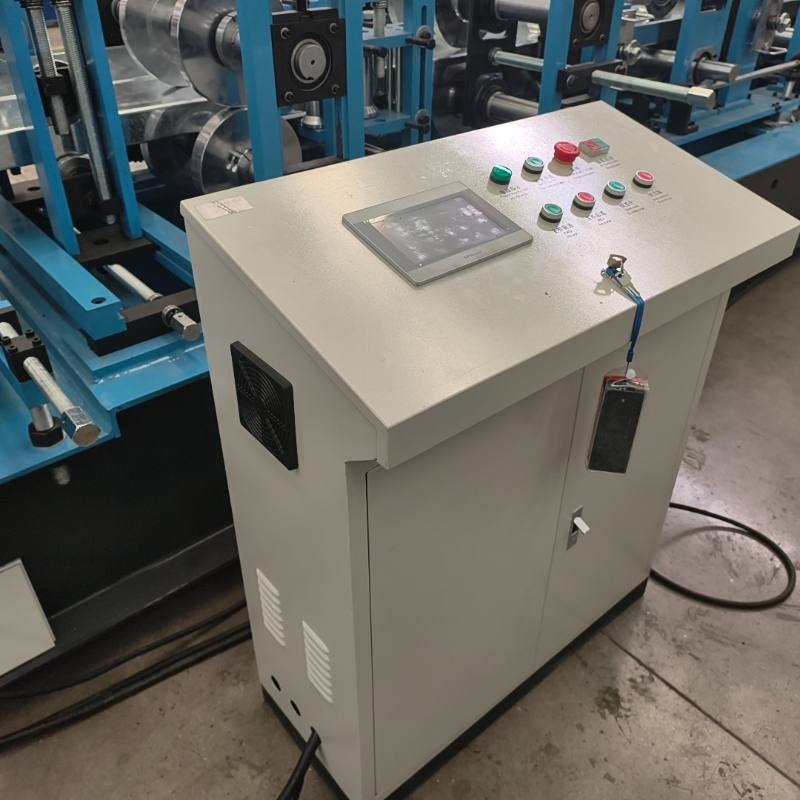

Ana Kontrol Kabini:1 adet (Havacılık Fişi)
Kalıp Değiştirme Yöntemi:Elektrikli kalıp değiştirme (üç kalıp değiştirme motoru: 0,75KW×3)
Kalıp Değiştirme Dağıtım Kutusu:1 adet (çerçevenin ortasına takılı)
Harici Denetleyici:1 adet (üretim ve devreye alma sırasında ileri ve geri hareketin adım adım kontrolünü kolaylaştırır)

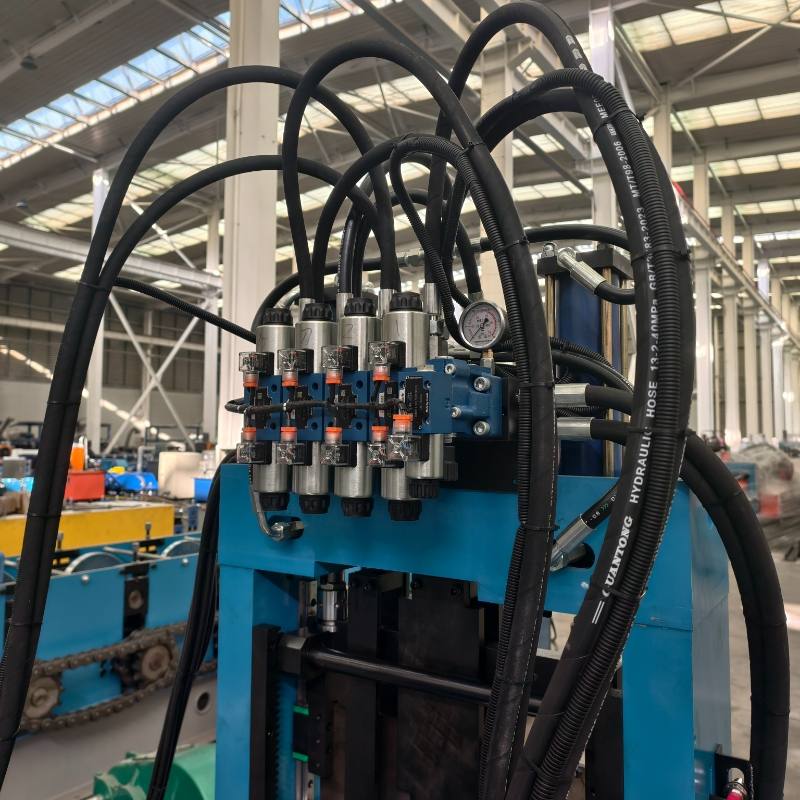

Hidrolik Sistem

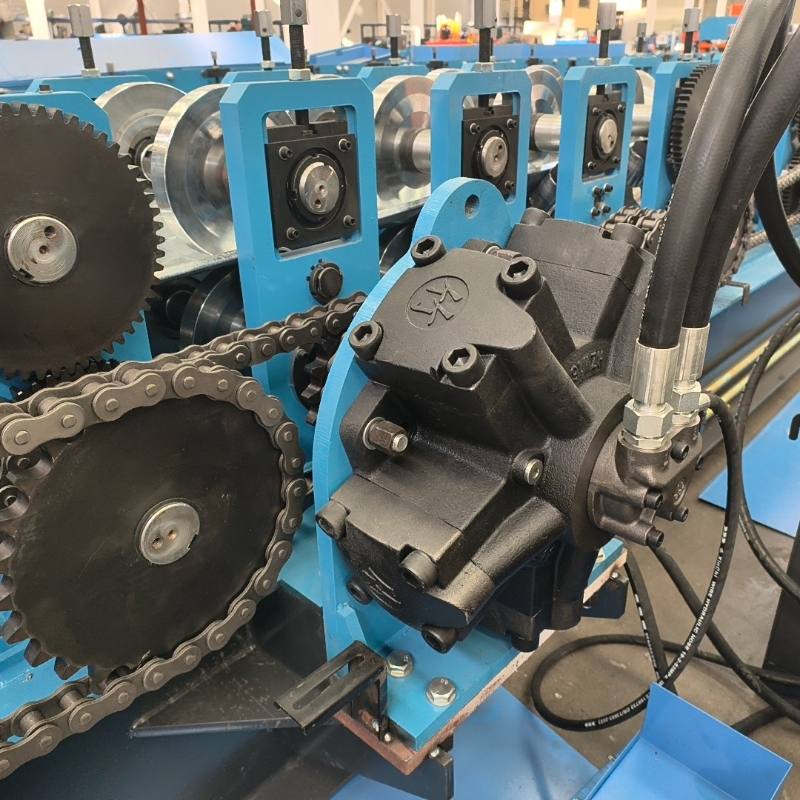

Hidrolik Motor:Dış Beş Yıldızlı Pistonlu Biyel Tipi (Ningbo Hanzhu)
Hidrolik İstasyon:
Hidrolik İstasyonun Gücü:22KW
Yağ Tankı Kapasitesi:500LIV. Açıcı Yük Kapasitesi: 5T
Sıkma Yöntemi:Elle kranklı, dört bağlantılı, merkezden dışa doğru sıkma
Fren:Mil çift sıkma

Malzeme Destek Masası

• Malzeme Destekleyici Uzunluk:3 m, 2 adet
• Destekleyici Yöntem:Yüzeye makaralar monte edilmiş, kanal çeliği ve köşebent çeliğinden kaynaklanmış çerçeve

Neden Parfu Elektrikli Kalıp Değiştirme Sistemini Seçmelisiniz?

Parfu sisteminin temel avantajı akıllı entegrasyonunda yatmaktadır. Silindirlerin manuel olarak sökülmesini gerektiren geleneksel makinelerin aksine, Elektrikli Kalıp Değiştirmeli CZ Rulo Şekillendirme Makinemiz, şekillendirme takımlarını döndürmek ve ayarlamak için PLC kontrollü bir motor sistemi kullanır.

Hızlı Geçiş: Tek bir anahtarı kaldırmadan C ve Z profiller veya farklı ebatlar (100mm'den 300mm'ye) arasında geçiş.
Eşsiz Doğruluk: Elektrikli tahrik, her ayarın milimetreye göre kalibre edilmesini sağlayarak malzeme israfını azaltır.
Operatör Güvenliği: Kalıp değişimini otomatikleştirerek, ağır elle kaldırma nedeniyle işyerinde yaralanma riskini en aza indirirsiniz.

Sektör İçgörüsü: BizimCZ Aşık Rulo Şekillendirme Makinesiçıktılarınızın her zaman uluslararası bina standartlarını karşılamasını sağlayacak şekilde yüksek gerilime dayanıklı galvanizli çeliği işleyecek şekilde tasarlanmıştır.
